KYN28A-12高壓開關柜不能防跳故障處理案例【發表日期：2020-06-24 15:07:08】

KYN28A-12高壓開關柜設置防跳電路的作用是什么？

防跳是“防止合閘跳躍”的簡稱，當斷路器合閘于永久性故障電路時繼電保護動作，斷路器跳閘；若此時斷路器合閘命令仍未解除，斷路器將再次合閘，這樣斷路器反復合分-合分稱為斷路器跳躍。跳躍情況的發生，可能致使斷路器爆炸。所以必須針對斷路器可能發生的合閘跳躍問題裝設防止跳躍裝置，即防跳裝置。

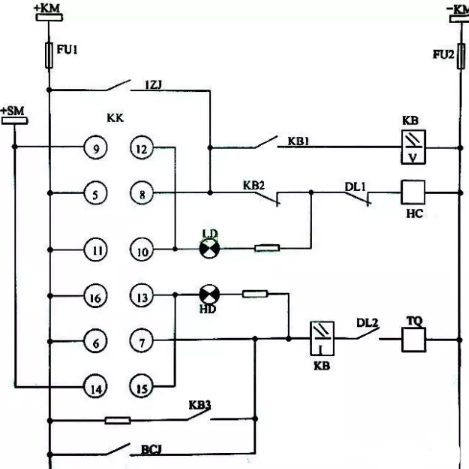

具體的KYN28A-12高壓開關柜內斷路器防跳原理如下：

當斷路器合閘于永久性故障電路時繼電保護動作，斷路器跳閘；若此時斷路器合閘命令仍未解除，斷路器將再次合閘，這樣斷路器反復合分-合分稱為斷路器跳躍。跳躍情況的發生，可能致使斷路器爆炸。所以必須針對斷路器可能發生的合閘跳躍問題裝設防止跳躍裝置，即防跳裝置。

斷路器可用來分配電能，不頻繁地啟動異步電動機，對電源線路及電動機等實行保護，當它們發生嚴重的過載或者短路及欠壓等故障時能自動切斷電路。

斷路器的作用是切斷和接通負荷電路，以及切斷故障電路，防止事故擴大，保證安全運行。而高壓斷路器要開斷1500V，電流為1500-2000A的電弧，這些電弧可拉長至2m仍然繼續燃燒不熄滅。故滅弧是高壓斷路器必須解決的問題。

吹弧熄弧的原理主要是冷卻電弧減弱熱游離，另一方面通過吹弧拉長電弧加強帶電粒子的復合和擴散，同時把弧隙中的帶電粒子吹散，迅速恢復介質的絕緣強度。

KYN28A-12高壓開關柜不能防跳故障處理案例，接下來和大家分享一下其故障原因診斷和處理過程，幫助大家提高電工高壓開關柜不能防跳故障處理技能。以某水泥廠35kV變電站中控制主變壓器的高壓開關柜為例：

故障現象：在一次年度預防性試驗中，校試人員試驗這臺KYN28A-12高壓開關柜的防跳躍功能。先將操作開關KK置于合閘位置，使斷路器處于合閘狀態。然后短接保護出口觸點，模擬保護動作，斷路器能跳閘，但跳閘后又重新合上了。顯然，防跳電路沒有起到防跳作用。

KYN28A-12高壓開關柜故障的診斷分析:

（1）重溫一下防跳裝置的工作原理電動合閘時，若斷路器合閘到有故障的線路上，繼電保護裝置將動作，使斷路器自動跳閘。此時如果操作人員仍將控制開關的手柄放在合閘位置上，則斷路器再次合閘。這種跳閘、合閘的多次重復就是所謂跳躍。多次跳躍之后，一方面會造成斷路器觸頭和機械部件的損壞，另一方面使一次系統受到嚴重影響，產生操作過電壓。因此，在設計斷路器的控制回路時，有必要采用防跳裝置，以防止發生此類現象。

（2）如果KB的電流和電壓線圈中有一個接反，則電壓線圈產生的磁場與電流線圈產生磁場相互抵消，KB無法保持，吸合之后立即返回。其觸點KB1斷開，KB2閉合，這樣斷路器又會重新合閘，發生跳躍現象。

KYN28A-12高壓開關柜故障處理：將電壓線圈的兩根接線對換之后，故障立即排除，防跳功能完全正常。
